Dimensionamento de cisterna: como calcular o volume ideal e simular o retorno do investimento
O dimensionamento de cisterna é o passo mais crítico de qualquer projeto de aproveitamento de água da chuva, e é também o mais frequentemente negligenciado. Escolher um volume por intuição ou por tabelas genéricas resulta em dois problemas igualmente custosos: cisterna superdimensionada com payback longo e capital imobilizado sem retorno, ou cisterna subdimensionada que se esgota nos primeiros meses de estiagem e não cumpre o papel para o qual foi instalada.
O que é dimensionamento de cisterna e por que ele importa
Dimensionamento de cisterna é o processo técnico que define o volume de armazenamento necessário para equilibrar a captação de água da chuva disponível e a demanda de uso não potável de uma edificação ao longo do ciclo anual de precipitações. Um sistema bem dimensionado garante dois resultados simultâneos: segurança hídrica durante a estiagem e retorno financeiro viável sobre o investimento.
Esses dois objetivos não são sempre compatíveis com o mesmo volume de reservatório. Um volume pequeno pode ter payback rápido, mas se esgota nas primeiras semanas de estiagem. Um volume grande garante segurança hídrica, mas pode levar mais de dez anos para pagar o investimento. O dimensionamento correto é aquele que encontra o equilíbrio entre os dois.
O método de referência: Rippl e a NBR 15527:2019

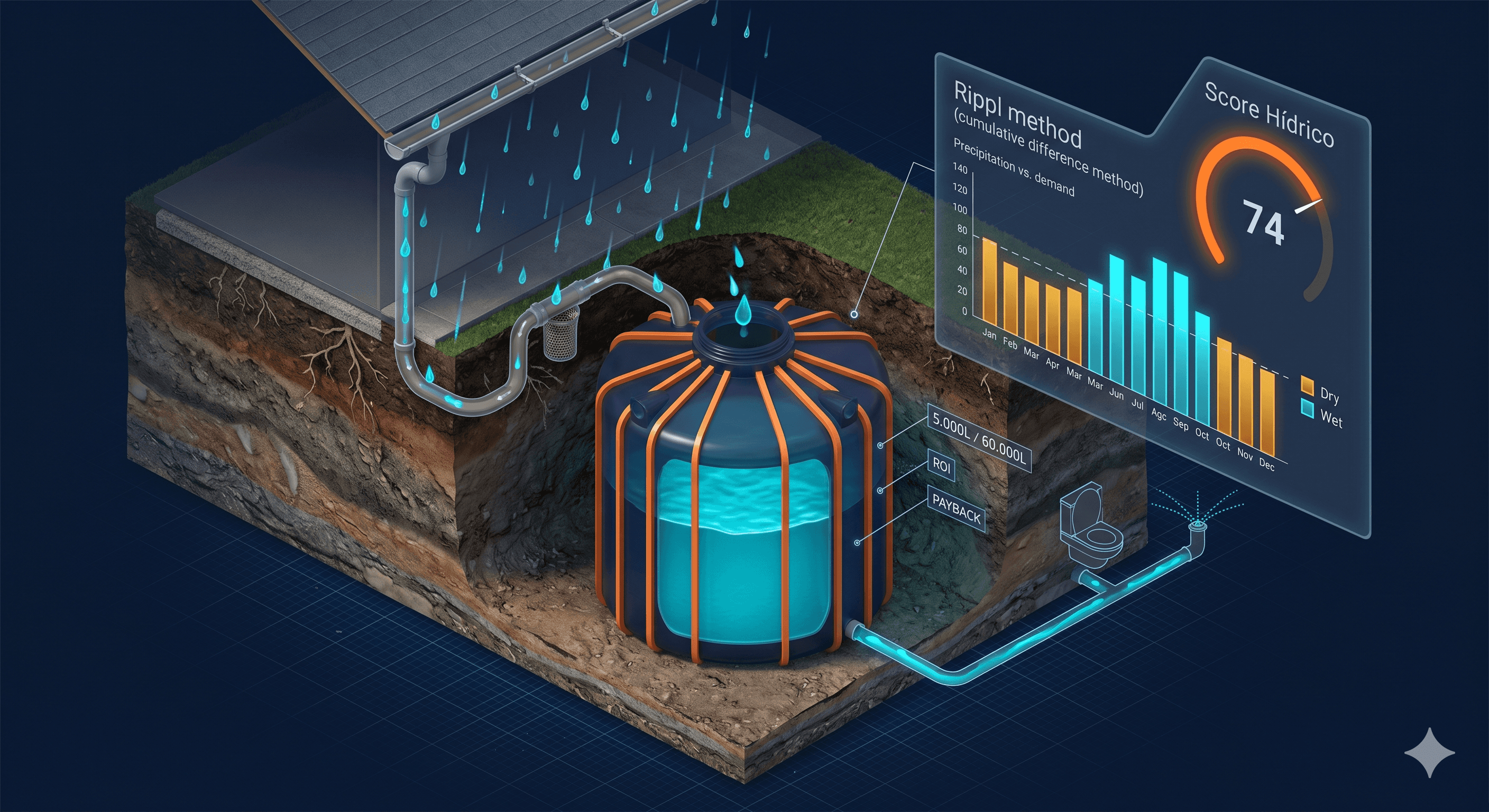

A ABNT NBR 15527:2019 (Aproveitamento de Água de Chuva de Coberturas para Fins Não Potáveis) estabelece o método de Rippl como principal referência para o dimensionamento de cisterna no Brasil. O método consiste em um balanço hídrico mensal entre o volume de água captado pelo telhado e a demanda de consumo não potável da edificação.
O volume mínimo da cisterna é definido pelo maior déficit acumulado durante os meses secos: ou seja, o quanto de água faltaria se a cisterna chegasse ao início da estiagem vazia. Esse valor garante que o reservatório seja capaz de atravessar o período mais crítico do ano sem depender integralmente da rede pública.
Os fatores que influenciam o dimensionamento de cisterna
Quatro variáveis definem o resultado do cálculo:
Precipitação pluviométrica local: não existe pluviometria média válida para o Brasil inteiro. O regime de chuvas em Fortaleza, CE é radicalmente diferente do de Curitiba, PR ou Porto Alegre, RS. O dimensionamento correto usa dados históricos mensais por estado, disponíveis no banco de dados do INMET e da ANA.
Área e tipo de cobertura: a área de captação do telhado e o coeficiente de escoamento do material (telha cerâmica, metálica, laje impermeabilizada) determinam o volume de água efetivamente captável por precipitação. A NBR 15527 define os coeficientes para cada tipo de cobertura.
Demanda de uso não potável: depende do uso final pretendido. Para descargas sanitárias e limpeza, a demanda representa aproximadamente 35% do consumo total da edificação. Para irrigação de jardins, pode chegar a 50%. Para uso geral não potável, até 70%. Esses percentuais variam por tipologia de edificação e perfil de uso.
Volume e modelo do reservatório disponível: cisternas em PRFV (poliéster reforçado com fibra de vidro) são produzidas em capacidades que vão de 5.000 a 60.000 litros. O dimensionamento precisa recomendar o volume comercialmente disponível mais próximo ao volume calculado, e não um número teórico sem correspondência com produtos reais.
Como calcular: simulação técnica gratuita com a calculadora Garemp
A Garemp desenvolveu uma calculadora de dimensionamento de cisterna gratuita e acessível em qualquer navegador, que aplica o método de Rippl com dados pluviométricos reais do INMET e da ANA para todos os 27 estados brasileiros.
O processo acontece em três etapas. Na etapa de captação, o usuário informa o estado, o tipo de cobertura, a área do telhado e a finalidade do reaproveitamento. Na etapa de consumo, pode escolher entre estimar a demanda pelo número de moradores ou informar diretamente o consumo da conta de água. Na etapa de investimento, informa a tarifa de água local e o modelo de cisterna pretendido para receber a simulação completa de ROI.
O resultado inclui o volume recomendado, a captação anual estimada, a economia anual em reais, o payback do investimento e o Score Hídrico, um índice que combina a cobertura anual da demanda (peso 40%), a cobertura da estiagem (peso 40%) e a diversidade de cobertura nos meses secos (peso 20%). Scores acima de 70 indicam boa segurança hídrica. Abaixo de 40, o volume selecionado é insuficiente para atravessar o período seco sem dependência integral da rede.
A calculadora gera também gráficos de captação mensal versus demanda e evolução do nível do reservatório ao longo do ano, além de uma tabela comparativa de todos os volumes disponíveis para aquele projeto específico. O resultado pode ser baixado como relatório em PDF.
Por que cisternas em PRFV são a escolha técnica para projetos de médio e grande porte
Cisternas autoportantes em PRFV não precisam de estrutura de concreto ao redor para suportar o peso do solo quando enterradas. São monolíticas, sem emendas ou pontos de vazamento, anticorrosão por natureza do material, e chegam com vida útil superior a 30 anos. A instalação é plug & play: não exige obra civil pesada, não exige quebradeira de piso ou escoramento de valas.
Para projetos residenciais de menor porte ou com área de captação reduzida, as cisternas modulares verticais atendem demandas de 150 a 1.050 litros com instalação ainda mais simples, sem necessidade de escavação.
FAQ
Como saber se o dimensionamento da minha cisterna está correto? Um dimensionamento correto equilibra dois fatores: o payback do investimento deve ser razoável para o projeto e o Score Hídrico deve ser suficiente para atravessar a estiagem local sem esgotamento do reservatório. Cisterna que se esgota em julho na maioria das cidades brasileiras não cumpre sua função técnica, independentemente do preço de compra.
O método de Rippl é obrigatório para todos os projetos? A NBR 15527:2019 é a norma de referência nacional para aproveitamento de água da chuva. Para projetos que buscam certificações ambientais como LEED, EDGE e AQUA, o dimensionamento documentado conforme a norma é exigido. Para outros projetos, a norma não é de cumprimento compulsório por lei federal, mas é boa prática técnica recomendada para qualquer especificação responsável.
A calculadora de cisterna Garemp funciona para projetos industriais e comerciais? Sim. A calculadora permite configurar demandas por número de usuários, área de irrigação e percentual de reaproveitamento para diferentes finalidades, cobrindo tipologias residenciais, comerciais, industriais e rurais. Para projetos com demandas muito específicas ou com múltiplas fontes de captação, a equipe técnica Garemp oferece dimensionamento personalizado.
Mais prático. Mais GAREMP.
Acesse a calculadora de dimensionamento de cisterna Garemp, simule o volume ideal para o seu projeto e receba um orçamento personalizado.
